應(yīng)該選用以水泥為主劑的漿液，或者選用水泥和水玻璃的雙液型混合漿液。在有地下水流動(dòng)的情況下，一定要采用雙液型混合漿液的水泥漿液。

注漿孔的間距在1.0-2.0m之間，使到加固的地基在平面和深度范圍內(nèi)是一個(gè)整體。

注漿量和注漿有效范圍的確定，應(yīng)該通過(guò)現(xiàn)場(chǎng)注漿試驗(yàn)；在粘性土地基中，漿液注入率為15%-20%，注漿點(diǎn)上的覆蓋土厚度應(yīng)大于2m。

所有漿液的初凝時(shí)間應(yīng)該根據(jù)地基土質(zhì)條件和注漿的目的來(lái)確定；在砂土地基中，漿液的初凝時(shí)間為5-20min；在粘性土地基中，為1-2h。

注漿壓力要求：在砂土中，壓力選用0.2-0.5MPa；在粘性土中，壓力選用0.2-0.3MPa。

地基基礎(chǔ)注漿加固時(shí)注漿的要求有哪些？

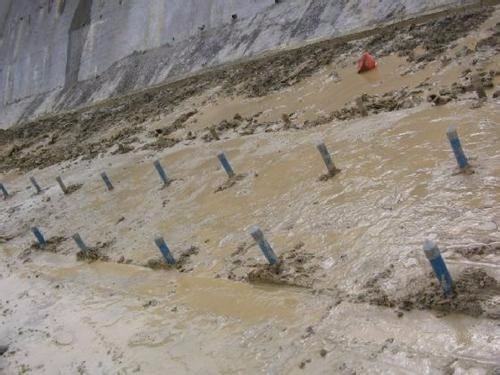

利用液壓、氣壓或電化學(xué)的方法，注漿法亦稱(chēng)灌漿法。通過(guò)注漿管把漿液均勻地注入地層中，漿液以充填、滲透和擠密等方式，進(jìn)入土顆粒之間的裂隙中，將原來(lái)松散的土體膠結(jié)成一個(gè)整體，從而形成強(qiáng)度高、防滲和化學(xué)穩(wěn)定性好的固結(jié)體。根據(jù)注入材料注漿法可分為水泥注漿和化學(xué)注漿兩類(lèi)。

一)水泥注漿

把一定水灰比的水泥漿注入土中形成加固體。

二)化學(xué)注漿

利用其化學(xué)反應(yīng)的生成物填充土的孔隙或?qū)⑼恋念w粒膠結(jié)起來(lái)，向土中注入一種或幾種化學(xué)溶液。從而達(dá)到改善土性質(zhì)的目的這種方法主要是用來(lái)處理黃土等非飽和土或滲透性較好的土。對(duì)于滲透性比較低的飽和的粘性土，注漿的同時(shí)，利用注漿管作為陰極，另外再打入一根金屬棒作為陽(yáng)極，通直電流，利用電滲電泳作用，促使化學(xué)溶液在土孔隙中移動(dòng)，可以起到更好的加固效果，這種方法稱(chēng)為電化學(xué)加固。

地基注漿加固應(yīng)注意什么？

a、慎用于濕陷性土層。

b、注漿壓力不是越大越好，以能劈裂、擠密、浸滲土層即可（一般控制在1.5MPa以?xún)?nèi)），過(guò)大壓力易造成上覆土層隆起，漿液上冒。

c、漿液未固化前相當(dāng)于增加了外荷載，而且注漿對(duì)原持力層有擾動(dòng)，所以注漿易引起附加沉降，對(duì)敏感結(jié)構(gòu)應(yīng)采用隔一孔或數(shù)孔跳注，間隔時(shí)間在3天以上。

d、卵石層或動(dòng)水壓力較大土層漿液應(yīng)摻加速凝劑，或采用間歇注漿。
